旋转式精密平面磨床

旋转式精密平面磨床 PRG-DX系列

Precision Rotary Surface Grinding Machine

~从单品到量产的高品质高效率加工~

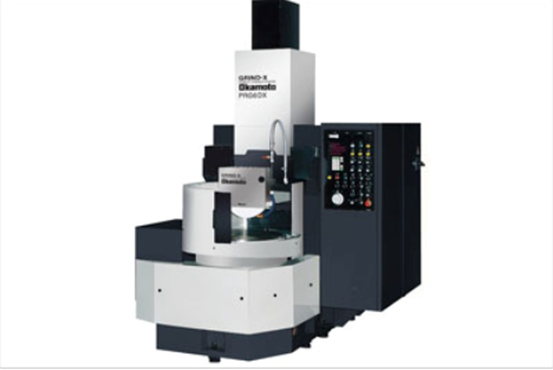

旋转式精密平面磨床

PRG6DX

※本机照片中包含部分选配项

产品系列

PRG6DX·PRG8DX

产品理念

利用我司独有的控制装置实现0.1μm的进给，使旋转式磨削更加熟练。

产品特点

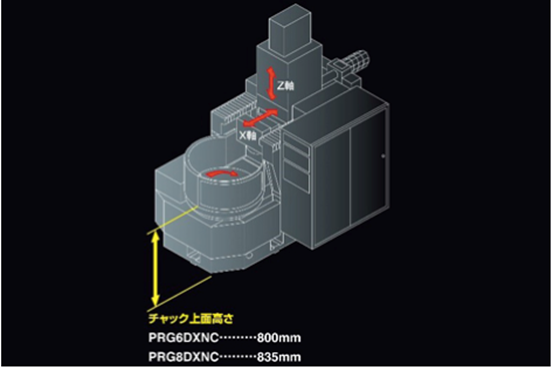

l   采用独有的门型构造，可以实现稳定进给，保证高精度。砂轮轴在门型的导轨面上移动，操作性能优越，可控制下刀时的形态变化。操作员无需变化作业位置，磁台上方高度低，方便工件的装卸。

l   砂轮轴上下·前后进给由独有的控制装置及AC伺服马达控制。上下进给更小可设定为0.1μm。

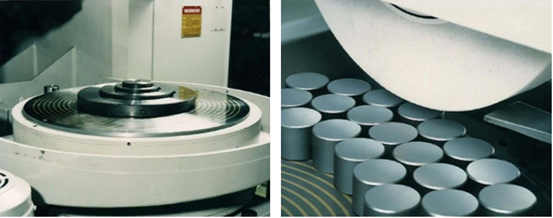

l   可自动循环粗磨→精磨→无火花磨削→砂轮停止在工件外周

l   即使在自动循环过程中，也可在阶段进刀时追加额外加工，改变工作台旋转速度，总磨削残量，砂轮旋转速度等。

规格

PRG-DX系列标准规格

CNC旋转式精密平面磨床 PRG-DXNC系列

CNC Precision Rotary Surface Grinding Machine

~从单品到量产高品质加工的拔群能力~

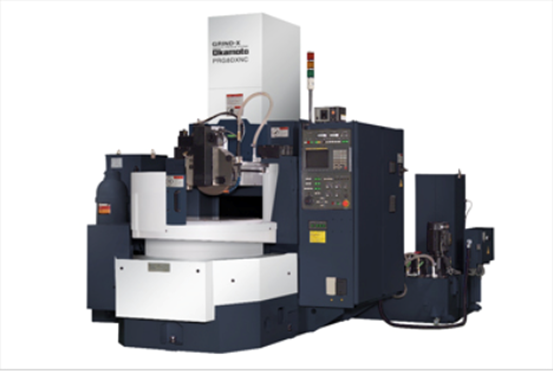

CNC旋转式精密平面磨床

PRG8DXNC

※本机照片中包含部分选配项

产品系列

PRG6DXNC·PRG8DXNC·PRG10DXNC·PRG12DXNC

产品理念

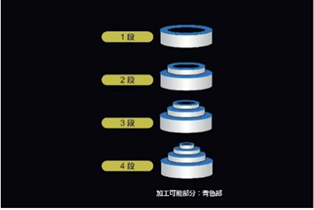

标准的图形对话软件，更多可进行4段的台阶加工，加工模式可选则连续进刀或垂直进刀。

产品特点

l   采用独有的门型构造，可以实现稳定进给，保证高精度。砂轮轴在门型的导轨面上移动，操作性能优越，可控制下刀时的形态变化。操作员无需变化作业位置，磁台上方高度低，方便工件的装卸。

l   可工作台倾斜加工。通过简单的操作使工作台倾斜，适合中凸，中凹的锥形和刀类的工件加工。

l   根据标准的对话画面的指示，仅需要输入必要的加工参数便可实行自动循环。

规格

PRG-DXNC系列标准规格

CNC旋转式超精密平面磨床 UPR3NC/UPR18NC

CNC Ultra Planarization Rotary Surface Grinding Machine

~超精确，超精密，超高产~

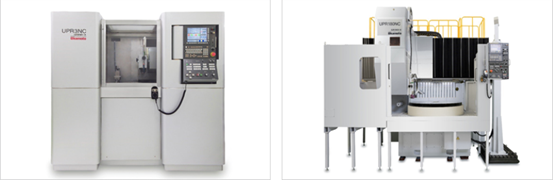

                                   CNC旋转式超精密平面磨床                CNC旋转式超精密平面磨床

                                     UPR3NC                                              UPR18NC

※本机照片中包含部分选配项

产品系列

UPR3NC·UPR18NC

产品理念

可对应超高速旋转主轴时代的高精度加工，更适合CD模具及精密刀具的旋转式平面磨床。

产品特点

UPR3NC

l   可对应平行/平面度0.3μm，Φ300mm以内的超精密加工。可变油压式导轨系统/工作台为空气轴承/更高等级旋转工作台。

l   采用旋转式工作台空气轴承的精度可达径向/轴向工0.05μm。

l   机床为超精密部件构造，上下更小进刀量可达10nm。

UPR18NC

l   根据不同的应用，机床的配置会发生改变，对应具体加工要求对用户进行定制。

规格

UPR3NC标准规格
