NC精密平面磨床PSG-CA-iQ系列 NC Precision Surface Grinding Machine Series ~搭载广受好评的触屏式输入方式和对话窗系统（iQ），操作简便~

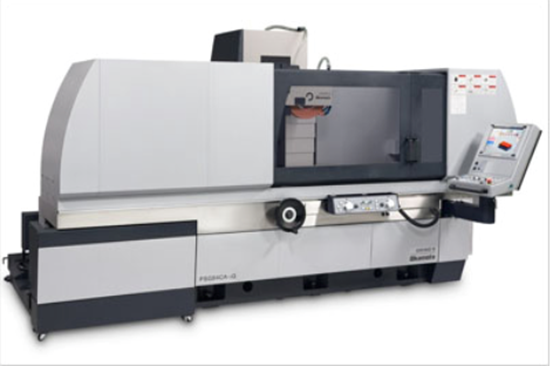

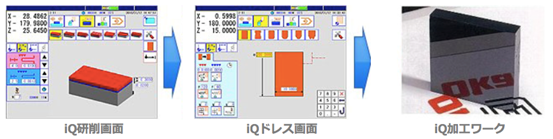

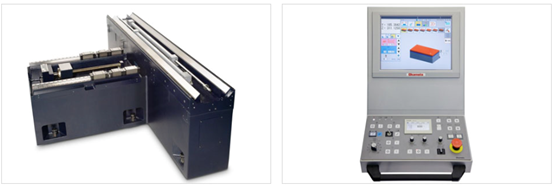

NC精密平面磨床 PSG84CA-iQ ※ 本机照片中含部分特殊选配项 产品系列 PSG63CA-iQ・PSG64CA-iQ・PSG66CA-iQ・PSG84CA-iQ・PSG104CA-iQ・PSG106CA-iQ 产品理念 自动设定磨削，修砂条件的功能，图形画面表示使得数据输入时间彻底缩短。 产品特点 l 通用标准化的触屏输入方式，可在观察画面上的图标同时进行触屏数据输入，操作简便。 l 在CA-iQ系列中，首次在平面磨床上搭载自动数据创建功能。先输入总加工余量和精磨削量后，再输入砂轮粒度便可自动生成更佳磨削及修砂条件。 l 采用全支撑T型框架一体构造，直线性优异的左右V-V导轨面，采用适合大型工件加工对应的立柱型设计，配合双液缸的方式使得机床可承载重量大幅度提升。即使工作台移动全程时由于加工件不发生悬垂，所以可以实现稳定加工。 l 可实现平面磨削·凹槽形状·轮廓加工·成形磨削等多种加工方式。 l 如果采用上部修砂装置的方式，跟传统台上修砂方式相比并结合粗精加工的工艺使得加工时间更加缩短。 l 如果采用静压定制式样，可实现镜面磨削的加工要求。 3 使磨削加工更加容易的iQ操作
规格 PSG-CA-iQ系列标准规格

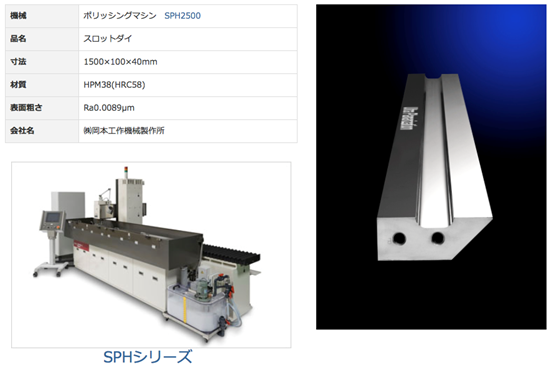

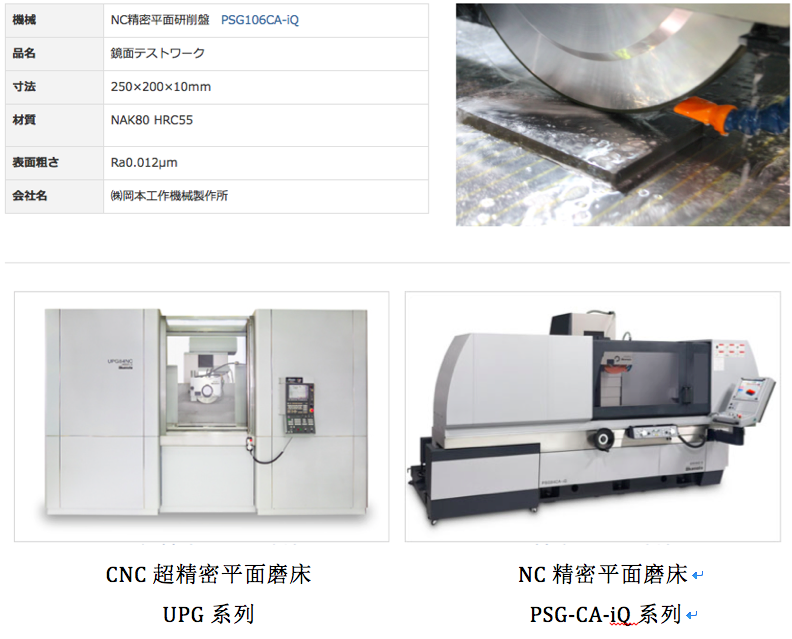

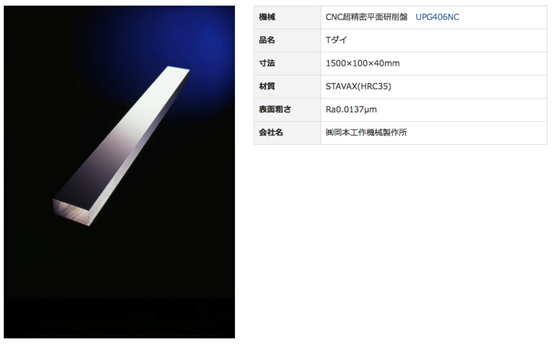

加工工件【镜面】 镜面 镜面磨削是指使用微细的砂砾对工件进行纳米级的加工，提供更合适的加工方案。 抛光机
超精密平面磨床（可变静压式导轨系统）
精密平面磨床（可变静压式导轨系统）

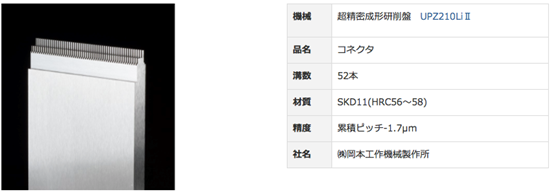

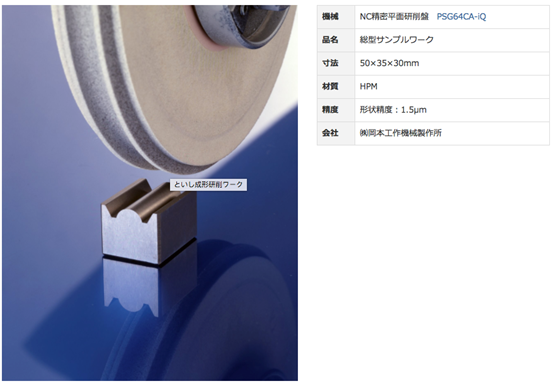

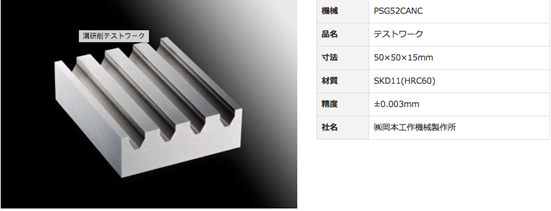

加工工件【砂轮成形】 砂轮成形 砂轮的形状与工件加工相同，也可磨削。多用于复杂形状的工件和量产的情况。 NC精密平面磨床

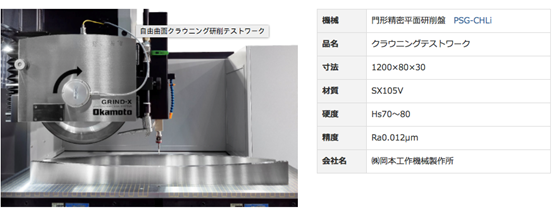

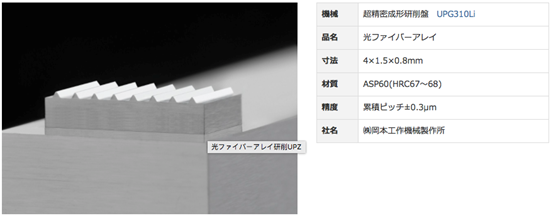

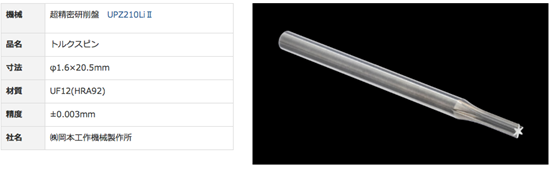

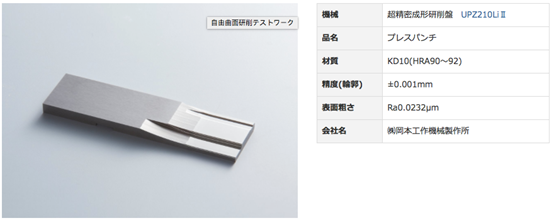

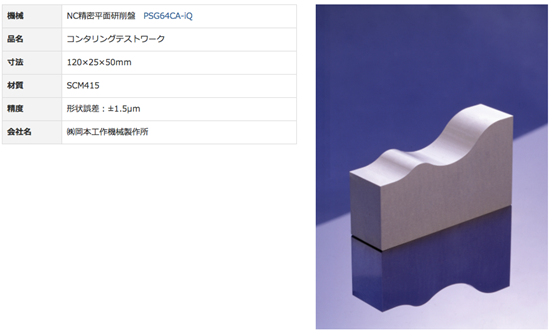

加工工件【自由曲面】 自由曲面 沿着加工工件的轮廓进行磨削。 在UPZ系列中搭载CCD相机，利用反射与投影在操作画面上确认工件的形状进行高精度磨削。 CNC超精密成形磨床（直线电机驱动）
NC精密平面磨床

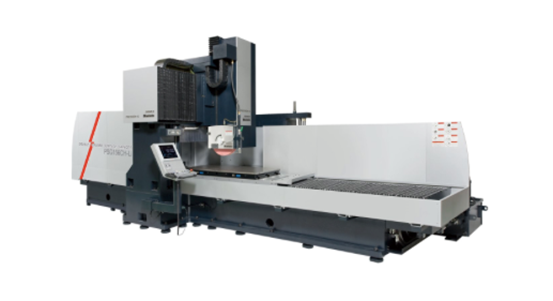

NC精密龙门平面磨床（直线电机驱动）

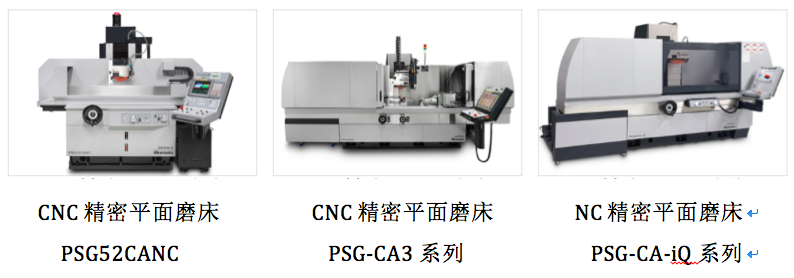

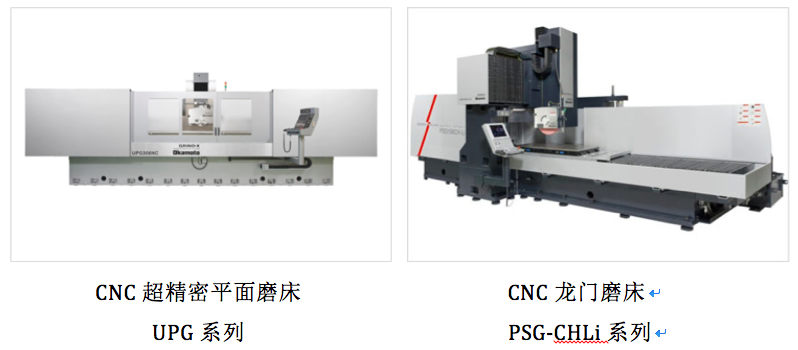

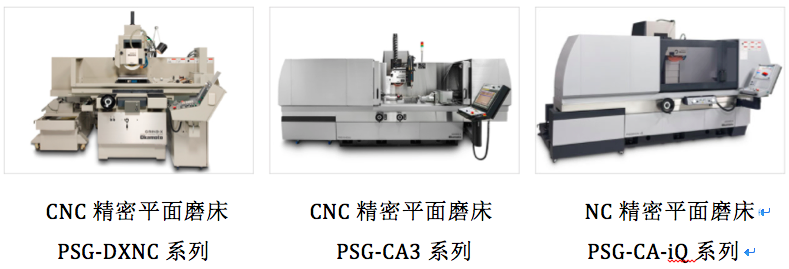

CNC龙门平面磨床 PSG-CHLi系列 CNC精密平面磨床 PSG-CA2系列 CNC Precision Surface Grinding Machine Series ~对特定加工要求工件丰富对应~
CNC精密平面磨床 PSG106CA2 ※ 本机照片中含部分特殊选配项 产品系列 PSG66CA2·PSG106CA2 产品理念 搭载常年积累的特殊专用机的顶尖技术。 同时2轴，3轴控制，优化分度、测量、复合加工的自动化。 产品特点 l 特殊T型框架一体构造，前后·上下为直动式滚珠导轨，左右导轨面根据实际加工需要可装载V-V导轨或直动式滚 珠导轨。左右采用油压驱动方式，工作台导轨面全程支撑结构，即使工作台移动全程时不会发生悬垂，所以可以实现稳定 加工。 l 上下·前后轴都能进行高精度定位，可对应复杂形状的工件进加工。多种多样的加工实绩，可以进行各种加工参考 方案的提供。 l 利用同时2轴控制功能，可实现和精密成形磨床同样的磨削。 规格 关于PSG-CA2系列产品的规格，由于根据工件尺寸不同，所对应机型也不同。 CNC精密平面磨床 PSG-CA3系列 CNC Precision Surface Grinding Machine Series ~3轴CNC配置，超合适的性价比~

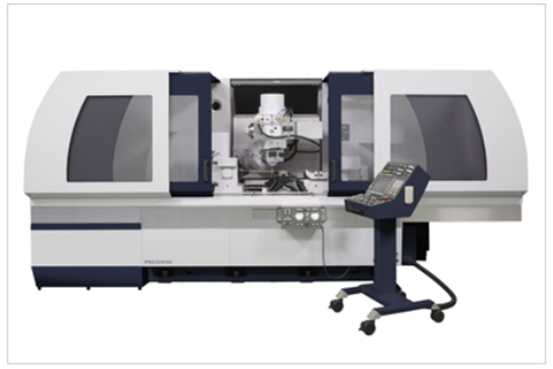

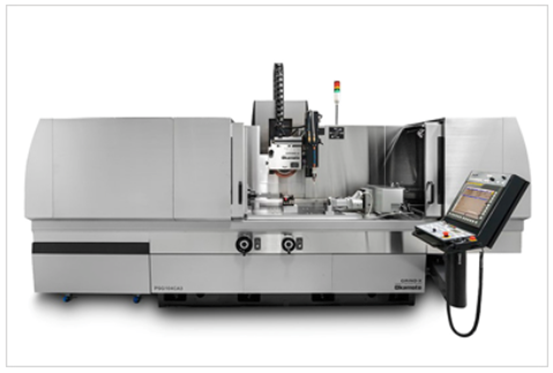

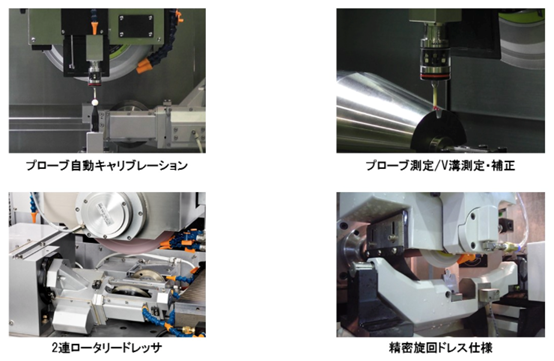

CNC精密平面磨床 PSG104CA3 ※ 本机照片中含部分特殊选配项 产品系列 PSG64CA3・PSG84CA3・PSG104CA3 产品理念 同时2轴，3轴控制的NC机·工作台驱动也可采用丝杠方式；多样的磨削和在线测量方式 产品特点 l 特殊T型框架一体构造，上下·前后·左右3轴保持丝杠驱动或直动滚珠式驱动。 l 可进行标准的平面自动循环·连续进刀·垂直进刀·多方位磨削·凹凸磨削·锥面磨削·高速/低俗磨削。并且可配备分度装置进行分度加工。 l 台上配置3方向标准修砂，同时也可选择配备旋转修砂，摆动式修砂等操作。 l 工作台驱动采用滚珠丝杠方式，选配中可搭载探头测量装置·CCD摄像头测量装置。无需卸载工件也可测量·磨削。 l 利用同时3轴控制加工，可实现和精密成形磨床同样的磨削。对各种加工工件提供合适的加工方案。
规格 关于PSG-CA3系列产品的规格，由于根据不同的工件机型不同请与更近的销售据点进行咨询。
CNC精密平面磨床 PSG52CANC CNC Precision Surface Grinding Machine Series ~OKAMOTO将操作员的技术导向自动化~

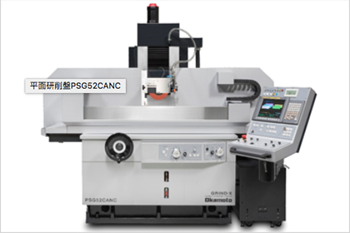

CNC精密平面磨床 PSG52CANC ※ 本机照片中含部分特殊选配项 产品系列 PSG52CANC 产品理念 立柱结构·高刚性·闭环控制的精密平面/实现成形加工 产品特点 · 在小型CNC成形磨床上采用高刚性立柱结构。质量为以往的2.1倍，低悬垂结构设计使得振动的减衰性很好，可以实现稳定的高精度加工。 · 对话式软件中搭载常年积累的加工工艺软件，可对应凹槽磨削·复合磨削·轮廓磨削等加工方式。配件使凹槽的精度更加提升，上下·前后搭载闭环式控制。
规格 PSG-CANC系列标准规格

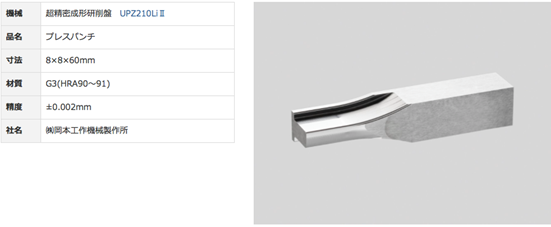

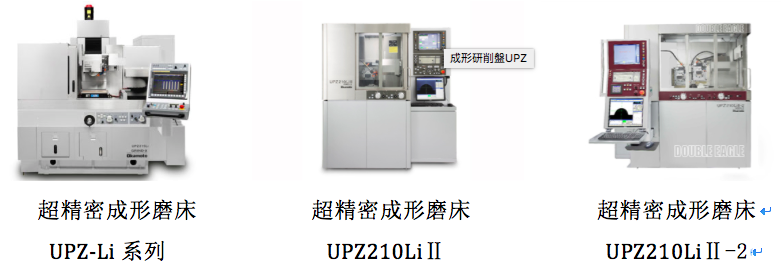

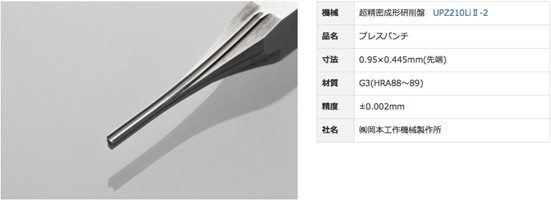

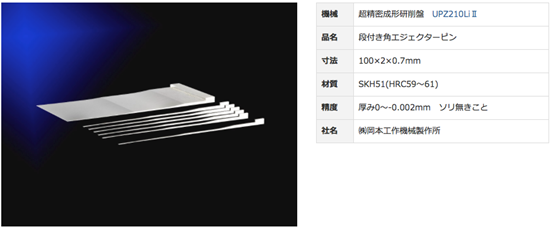

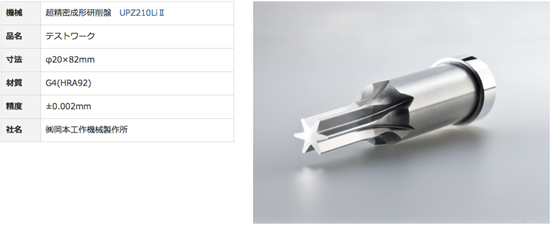

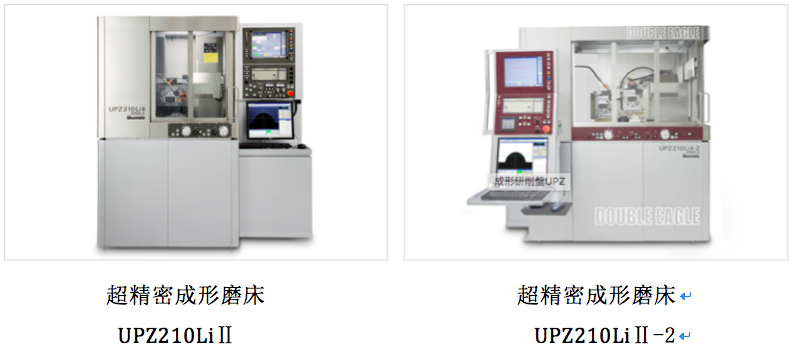

加工工件详情 加工工件【微细成形】 微细成形 在超精密成形磨床UPZ系列磨床上搭载CCD相机，利用反射与投影，在操作画面上一遍确认工件的形状一边进行高精度且微细的加工操作。 超精密成形磨床
NC精密平面磨床
NC精密平面磨床 PSG-iQ系列 NC Precision Surface Grinding Machine Series ~利用iQ软件使大型工件的平面磨削更加亲近~

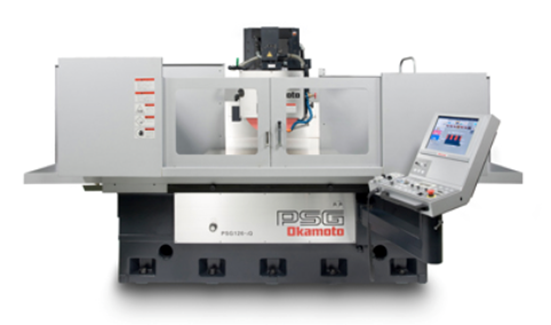

NC精密平面磨床 PSG126-iQ ※ 本机照片中含部分特殊选配项 产品系列 PSG126-iQ・PSG156-iQ・PSG206-iQ・PSG306-iQ・PSG157-iQ 产品理念 磨削、修砂条件为自动设置，图形画面的触屏输入显示，使数据输入时间彻底缩短。 产品特点 l 通用标准化的简便无文字化软件，看图形进行触屏数据输入操作，非常便捷。 l 在iQ系列中，首次在平面磨床上搭载自动数据创建功能。先输入总加工余量和精磨削量后，再输入砂轮粒度便可自动生成更佳磨削及修砂条件。 l 可实现平面磨削·凹槽形状·轮廓加工·成形磨削等多种加工方式。 l 采用上部修砂装置，相比台上修砂并结合粗精加工的工艺使得加工时间更加缩短。
规格 PSG-iQ系列标准规格

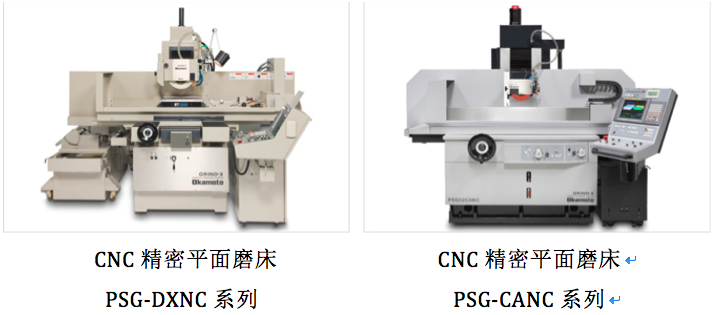

CNC精密平面磨床 PSG-DXNC系列（马鞍型） CNC Precision Surface Grinding Machine Series ~富含多种丰富的加工实绩，可生成加工工艺的CNC成形，平面磨床~
CNC精密平面磨床 PSG64DXNC ※ 本机照片中含部分特殊选配项 产品系列 PSG52DXNC・PSG63DXNC・PSG64DXNC・PSG65DXNC・PSG84DXNC・PSG105DXNC
产品理念 对精密模具部件，夹具等进行高精度加工 产品特点 l 对于转子的深槽加工，联轴器的分度加工，叶片泵的R成型加工，内滚珠槽的立轴加工，滚牙轮加工等多种多样的工件有实绩。 l 图形对话软件可对应深槽加工，台阶加工，成型加工，自由形状加工等各种各样的加工方式。并配备对应用户特殊加工要求的多元化操作程序。 l 修砂装置可配备NC上部砂轮修整器，3点式砂轮修整器，摆臂式砂轮修整器和旋转式砂轮修整器等来对应各种各样的加工模式。 l 利用左右上下同时2轴控制的机能可对应成形磨削。对各种不同的工件提供合适的加工方案。
规格 PSG-DXNC系列（马鞍形）标准规格
CNC精密平面磨床 PSG-DXNC系列（立柱型） CNC Precision Surface Grinding Machine Series ~无论是精密零件还是大型工件均可高效率加工的机型~

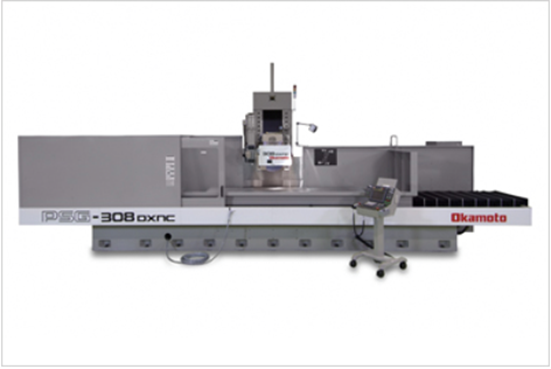

CNC精密平面磨床 PSG308DXNC ※ 本机照片中含部分特殊选配项 产品系列 PSG125DXNC・PSG155DXNC・PSG205DXNC・PSG305DXNC・PSG126DXNC・PSG156DXNC・PSG206DXNC・PSG306DXNC・PSG157DXNC・PSG207DXNC・PSG307DXNC・PSG138DXNC・PSG158DXNC・PSG208DXNC・PSG308DXNC 产品理念 作为量产，定制式样的基础机型，拥有丰富的产品系列。 根据丰富的加工实绩，提供更适合的加工方案。 产品特点 l 装备独自控制装置，可进行粗磨削→精磨削→无火花磨削的自动循环运转。 l 对于难磨削材料以及高硬度材料的自动加工，由于可以根据加工条件在循环中插入修砂，修砂间隔和空切量都可很容易进行修正。 l 作为定制机规格，根据常年积累的经验对【高效率加工】，【在线测量/补正加工】，【多磨削加工】，【多元化程序改变输入】等的组合加工进行各种对应。
规格 PSG-DXNC系列（立柱型）标准规格
CNC精密平面磨床 UPG-NC系列 CNC Precision Surface Grinding Machine Series ~无论是精密零件还是大型工件均可高效率加工的机型~
CNC超精密平面磨床 CNC超精密平面磨床 UPG84NC UPG306NC （可变静压导轨系统） （可变静压导轨系统） ※ 本机照片中含操作面板部分 产品系列 400系列·600系列·800系列

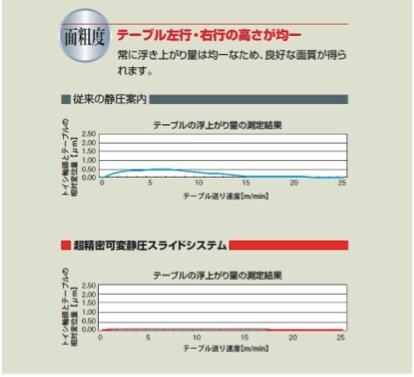

产品理念 装配独有开发的可变静压式导轨系统和超精密温度管理系统，使精度无限接近于零的终极平面磨床。 产品特点 l 将工作台的上浮量尽可能的控制在更小的范围之内，因为工作台左右反向移动时同一高度处砂轮与工作台面的接触是导致面粗糙度良好性的重要因素。可变静压式导轨可以使工作全台面长时间保持一定间隔并且刚性较高。 l 对应直线度前后方向0.4μm/800mm，左右方向0.5μm以下/m（UPG408NC） l 将工件按顺序分别至于磁台左侧·中央·右侧进行磨削，每次测量8个点，共计测量24个点中取综合值，结果均处于0.5μm一下，证明可负载能力很强。
规格 UPG系列标准规格
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
