精密齿轮磨床
来源：金佑精密机械技术（上海）有限公司
CNC同步控制精密齿轮磨床 SHG-NCS系列
CNC Synchronous Gear Grinding Machine
~~
CNC同步控制精密齿轮磨床

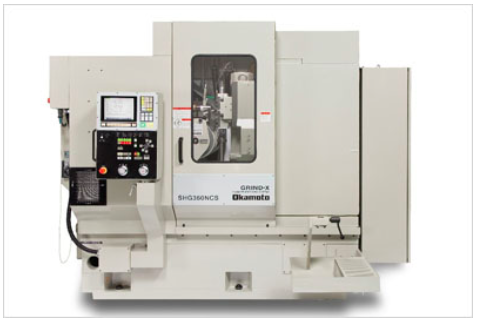

SHG360NCS
※本机照片中包含部分选配项
产品系列
SHG360NCS·SHG400NCS
产品理念
提高齿形，齿线，齿间距的精度，实现旧JISO级的加工精度。

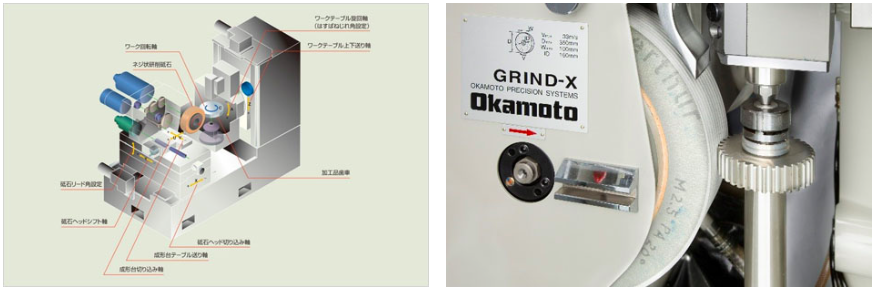

产品特点
l 主轴马达由皮带驱动改变为内置式，且由提高编码器分解能力（是以往机型的3倍）的主轴进行控制。成形进给的编码器分解能力也大幅度提升（是以往机型的3倍），使齿形的精度得到提高。
l 工作轴的编码器安装在工作主轴的正下方，编码器的分解能力也有大幅度提升，减少同步误差。提高齿间距的精度。
l 为了控制发热变形等问题，在工件尾部固定处采用低膨胀率的铸件。适用高精度加工的机械构造。
l 利用新机能标准使砂轮成形，可进行自动修砂及自动循环等操作。
l 采用双旋转的修砂方式，缩短修砂时间，延长金刚笔的使用寿命。
规格
SHG-NCS系列标准规格
|
规格项目 |
单位 |
SHG360NCS |
SHG400NCS |
|
可磨削外径x宽 |
mm |
Φ25~360x200 |
Φ25~400x200 |
|
可磨削模数 |
m |
0.5~5.0(0.1~6.0/OP) |
0.5~6.0(0.1~6.0/OP) |
|
可磨削齿数 |
No. |
12~255(8~1023/OP) |
12~511(8~1023/OP) |
|
砂轮尺寸 |
mm |
Φ350x64/84/100xΦ160 |
|
砂轮轴马达 |
Kw/p |
7.5/4(磨削用)0.75/8（成形用） |
|
机床重量 |
kg |
8000 |
8500 |
规格
|
规格项目 |
单位 |
OGM-NCAGⅢ系列 |
|
330 |
350 |
|
更大加工径 |
mm |
300 |
|
砂轮尺寸（外径x宽x内径） |
mm |
Φ510x75（OP100）xΦ203.8 |
|
砂轮台旋回角度 |
deg. |
右30°固定 |
|
主轴台旋回角度 |
deg. |
30° |
|
砂轮轴电机 |
kW |
11（AC主轴电机） |
|
机床本体重量 |
kg |
4100 |
4300 |
规格
|
规格项目 |
单位 |
OGM-NCAGⅢ系列 |
|
330 |
350 |
|
更大加工径 |
mm |
300 |
|
砂轮尺寸（外径x宽x内径） |
mm |
Φ510x75（OP100）xΦ203.8 |
|
砂轮台旋回角度 |
deg. |
右30°固定 |
|
主轴台旋回角度 |
deg. |
30° |
|
砂轮轴电机 |
kW |
11（AC主轴电机） |
|
机床本体重量 |
kg |
4100 |
4300 |
|
|
